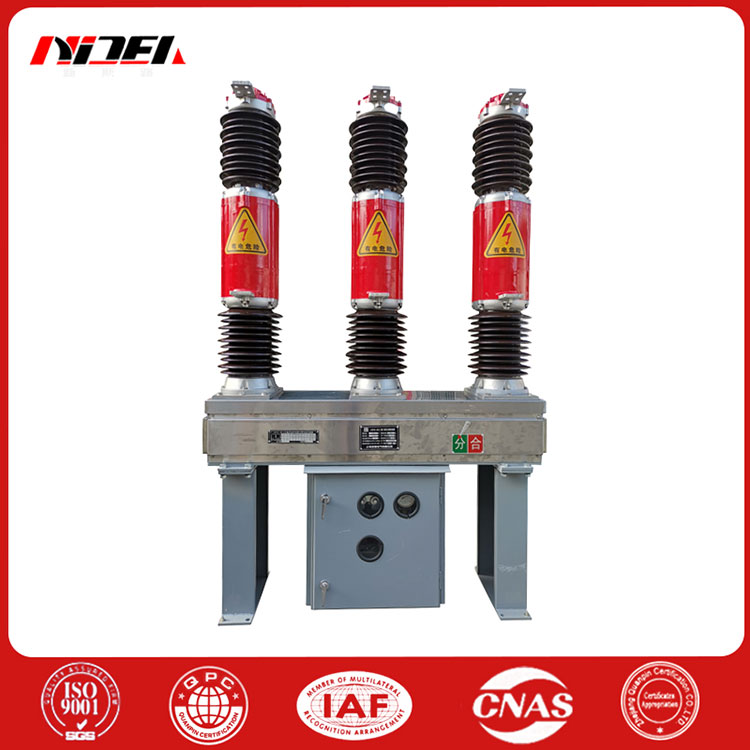

Kültéri nagyfeszültségű AC SF6 megszakító

Az LWD-252/4000-50 kültéri nagyfeszültségű AC SF6 megszakító egy kültéri termék, alkalmas AC 50Hz-es, maximális feszültségű 252kV-os elektromos hálózatokhoz, legfeljebb 2000 méteres magasságban, és a környezeti hőmérséklet legalább -30°C , és a szennyezettségi szint nem haladja meg a IV. A névleges áram, hibaáram vagy konverziós vezeték levágására szolgál az energiarendszer vezérlése és védelme érdekében. Csatlakozó megszakítóként is használható.

Ez a termék SF6 gázt használ ívoltó és szigetelő közegként, a legfejlettebb nemzetközi önenergiás ívoltási technológiát alkalmazza, és új rugós működési mechanizmussal van felszerelve. Jellemzői a hosszú elektromos élettartam, az alacsony működési teljesítmény, az alacsony zajszint és a nagy megbízhatóság. Egyszerű szerkezete, kis mérete és hosszú karbantartási ciklusa van. A jelenlegi folyamatban az olajmentes és nagy kapacitású erőművi berendezések teljes mértékben helyettesíthetik az azonos típusú importtermékeket.

Szerkezeti jellemzők

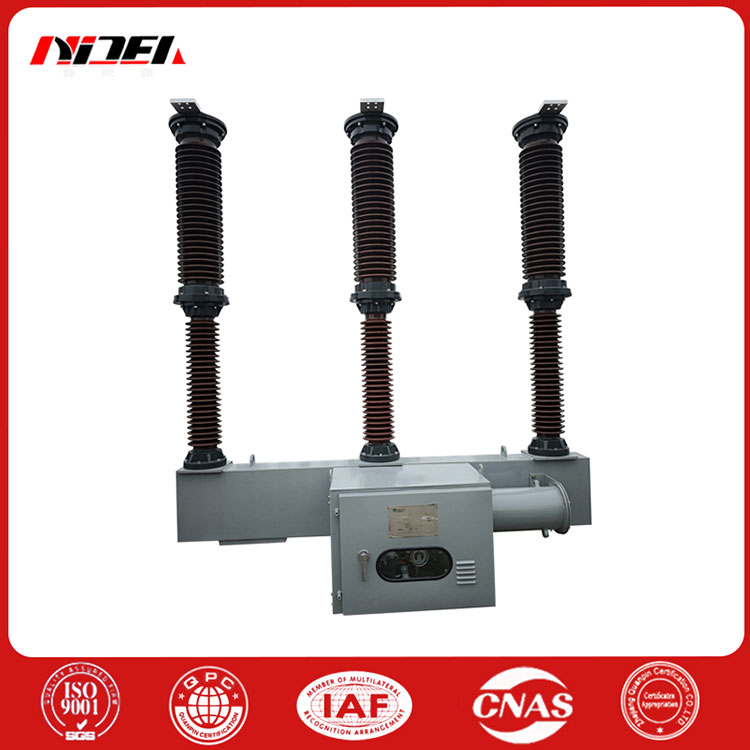

A kültéri nagyfeszültségű AC SF6 megszakító háromfázisú porcelánoszlopos egytöréses szerkezetet alkalmaz, mindegyik fázis rugós működési mechanizmussal van felszerelve, és a három fázis elektromosan kapcsolódik, így a megjelenés újszerű és gyönyörű. A megszakító SF6 gázt használ szigetelő és ívoltó közegként, és egy pointer típusú sűrűségrelét használ a nyomás és a sűrűség előrehaladásának figyelésére. Az önenergiás ívoltási elvnek köszönhetően a megszakító mozgási rendszerének optimalizálása után a mechanikai hatásfok hatékonyan javul, és a működési munka minimálisra csökken.

Kiváló törési teljesítmény és hosszú elektromos élettartam.

A kültéri nagyfeszültségű AC SF6 megszakító minden pólusa egy mechanizmusdobozra van felszerelve, amely központilag a lábra van szerelve. A dobozban rugós működési mechanizmusok és elektromos vezérlőegységek találhatók. A mechanizmus kimeneti rúdja a hajtókarhoz van csatlakoztatva. A mechanizmusdoboz konzoljának felülete tűzihorganyzási eljárást alkalmaz, a rögzítőelemek tűzihorganyzottak, a mechanizmusdoboz burkolata pedig rozsdamentes acélból készült. Ezért a termék kiváló korrózióállósággal rendelkezik. Nagy mechanikai megbízhatóság és gyakran üzemeltethető.

A kén-hexafluorid gáz eleve nagy szigetelési szilárdsága és a megszakító optimális érintkezési mozgása miatt a megszakító újragyújtás nélkül megszakítja a kapacitív áramot.

A külső szigetelési szint magas, a külső szigetelés nagy kúszótávolsággal van kialakítva, a szennyezésállóság pedig kiváló.

Erős áramterhelhetőség: a hőmérsékletemelkedési tesztet a 4000A névleges áramerősség 1,2-szeresével hajtják végre, és továbbra is nagy tartalék van minden ponton a hőmérséklet-emelkedésre.

A termék általános megjelenése és szerkezete kompakt, a helyszíni telepítés és hibakeresés kényelmes, a karbantartási munkateher pedig csekély.

Kültéri nagyfeszültségű AC SF6 megszakító műszaki paraméterei

Kültéri nagyfeszültségű AC SF6 megszakító Főbb műszaki paraméterek

1. Súly M: 4500kg (gázzal); teljes gáz tömeg: 24 kg.

2. Alapterhelés: statikus 4500kg (három pólus); 1500 kg (pólusonként); dinamikus vízszintes irány F: 2500kg; függőleges irány (felfelé) 3500kg; függőleges irány (lefelé) 6000kg

3. A betonfelület síksága legfeljebb 1,5 mm.

4. A terminál elsődleges vezetékhez történő csatlakoztatására szolgáló beépítési lyukat a felhasználó igényei szerint a helyszínen fúrjuk ki. A terminál anyaga 2A12-T4O alumíniumötvözet
