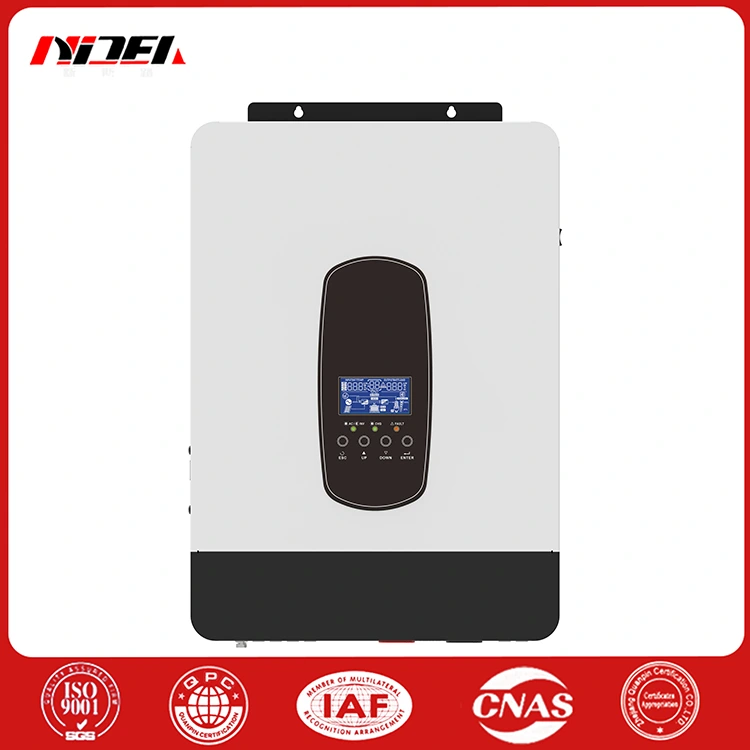

Milyen alapvető funkcionális előnyökkel jár az SP sorozatú háztartási fotovoltaikus energiatároló inverter a lakossági megújulóenergia-elrendezésekben?

1. A háztartási fotovoltaikus energiatároló inverteres berendezés alapdefiníciója és belső integrált szerkezete

Az integrált fotovoltaikus tároló inverterek teljesítménybeli előnyeinek feltárása előtt tisztázni kell az ilyen típusú berendezések elhelyezését a lakossági energiarendszerekben. Egy önálló szoláris inverter csak a fotovoltaikus panelek által termelt egyenáramot képes váltóárammá alakítani azonnali háztartási használatra, míg egy független akkumulátortöltő csak egycsatornás töltés- és kisütés-kezelést képes végrehajtani. A hagyományos osztott konfiguráció több berendezés együttes működését igényli, ami olyan problémákhoz vezet, mint a bonyolult vezetékezés, a nagy telepítési hely elfoglalása és a modulok közötti inkonzisztens jelkoordináció.

Az integrált háztartási fotovoltaikus energiatároló inverterek három alapvető funkcionális modult integrálnak a napelemes MPPT töltésvezérlőből, a kétirányú AC-DC inverterből és a hálózati akkumulátoros tápkapcsoló menedzserből egy kompakt szekrénybe. Valamennyi energiaátalakító, energiaütemező és jelérzékelő áramkör optimalizálva van, és gyári előkalibrációval illeszkedik, ami nagymértékben csökkenti a diszkrét berendezések közötti koordinációs veszteséget. Kiforrott integrált termékcsaládként, amelyet családi mikrorács-építésre fejlesztettek ki,SP sorozatú háztartási fotovoltaikus energiatároló inverterteljes mértékben örökli ezt az integrált tervezési ötletet, és optimalizálja az áramköri elrendezést a különböző háztartási energiafogyasztási skálákhoz 2200 VA-tól 7000 VA-ig.

1.1 Három alapvető belső funkcionális modul

• MPPT napelemes töltőmodul: Felelős a fotovoltaikus panelek maximális kimeneti teljesítményének rögzítéséért különböző fényintenzitás mellett, a PV-tömbök változó egyenfeszültségének lítium akkumulátorok stabil töltőáramává alakításáért, és széles bemeneti feszültségablakot támogat a különféle általános háztartási napelem-specifikációkhoz.
• Kétirányú DC-AC inverziós modul: Befejezi a kétirányú áramátalakítást. Töltési állapotban a hálózati váltakozó áramot egyenárammá alakítja, hogy kiegészítse az akkumulátort, ha a napfény nem elegendő; tápellátás állapotban az akkumulátor egyenáramát szabványos 230 V-os tiszta szinuszhullámú váltakozó árammá alakítja át minden háztartási elektromos terheléshez.
• Intelligens energiakapcsoló menedzsment modul: Valós időben gyűjti a fotovoltaikus bemenet, az akkumulátor terminál és a települési hálózat feszültségjeleit, ezredmásodperces szintű konverziós időn belül automatikusan átkapcsolja a tápcsatornákat, és támogatja az energiaellátási prioritás kézi programozását, hogy megfeleljen a testreszabott háztartási energiahasználati szokásoknak.

1.2 A többfunkciós szekrény elrendezésének szerkezeti előnyei

A termék belső áramköri elrendezése megszünteti a redundáns huzalozást a független vezérlők között. Minden erőátviteli csatorna integrált rézrúd-csatlakozás a héjon belül, ami csökkenti a vonali impedanciát és elkerüli a laza külső vezetékek okozta energiaveszteséget a hosszú távú használat során. A héj osztott hőelvezetési struktúrát alkalmaz, elválasztva a nagy teljesítményű teljesítménycsövet és a jelvezérlő panel területét, így a nagy terhelésű működés során keletkező hő nem zavarja a precíziós érzékelő áramkört, hatékonyan meghosszabbítva a belső elektronikai alkatrészek stabil szervizciklusát.

2. Az SP sorozatú termékcsalád teljes teljesítményű modellparaméter-lebontása

A termékcsalád négy fő teljesítményspecifikációt fed le, amelyek megfelelnek a kis lakások, a közepes méretű családi és a nagy villa energiafogyasztási skáláinak. Minden modell megfelelő akkumulátorfeszültség-fokozattal, maximális szoláris töltőárammal és túlfeszültség-kimeneti kapacitással van felszerelve, így elkerülhető a berendezés teljesítményének pazarlása a vak modellválasztás vagy az elégtelen teherbíró képesség miatt. A következő teljes specifikációs táblázat az egyes modellek rögzített szabványparamétereit sorolja fel, hogy felhasználói referenciaként szolgáljanak a rendszerillesztési tervezés során.

2.1 Paraméterillesztési logika háztartási forgatókönyvekhez

• SP-2200 kis teljesítményű modell: Alkalmas egyszobás apartmanokhoz vagy nyaralóházakhoz alacsony napi energiafogyasztással, csak kis terhelések, például világítás, laptopok és kis hűtőszekrények támogatására, 12 V-os alacsony feszültségű akkumulátorokkal, kis szekrénytérfogattal és könnyű falra szereléssel szűk tárolóhelyeken.
• SP-3200 és SP-4000 közepes teljesítményű modellek: A legszélesebb körben használt specifikációk a hétköznapi három hálószobás háztartásokban, mosógépek, klímaberendezések és konyhai kisgépek egyidejű meghajtására alkalmasak, a 24 V-os akkumulátorrendszer csökkenti a nagy áramveszteséget a 12 V-os modellekhez képest, és a maximális szoláris töltőáram eléri a 80 A-t a közepes kapacitású fotovoltaikus tömbök támogatásához.
• SP-7000 nagy teljesítményű modell: Nagy villákat és többemeletes lakóépületeket céloz meg, a 48 V-os nagyfeszültségű akkumulátor-architektúra nagymértékben csökkenti a vezetékek áramát, támogatja a nagyméretű PV-tömb elrendezését, és a 110 A szupernagy MPPT töltőáram gyorsan meg tudja tölteni a nagy kapacitású lítium energiatároló akkumulátorokat egy rövid napfényes ablakon belül.

2.2 Univerzális szabványos paraméterek, amelyeket minden modell megoszt

A sorozat összes terméke következetes AC bemeneti és kimeneti szabványokat alkalmaz, hogy egységesítse a telepítés és az értékesítés utáni karbantartás nehézségeit. A névleges kimeneti feszültség 230 VAC ±5%-os feszültségingadozási tűréssel van rögzítve, és a frekvencia automatikusan azonosítja az 50 Hz-et vagy a 60 Hz-et kézi kapcsolási művelet nélkül. A PV bemeneti MPPT munkaablak egyenletesen lefedi az 55V-450VDC feszültséget, így a felhasználóknak nem kell újraszámolniuk a feszültségillesztési szabályokat a napelemek cseréjekor vagy bővítésekor a rendszer működésének későbbi szakaszában.

3. Alapvető műszaki modulok, amelyek javítják a napenergia-felhasználás hatékonyságát

A háztartási fotovoltaikus tárolóberendezések alapértéke a megújuló napenergia teljes körű rögzítésében és tárolásában rejlik, valamint a hagyományos inverterek szűk feszültségtartománya vagy alacsony töltési teljesítménye miatti fényforrások pazarlásának elkerülésében. Ez a termékcsalád három hatékonyságnövelő műszaki modullal van felszerelve, amelyek együttesen javítják a fotovoltaikus tömbök effektív kihasználtságát instabil fényviszonyok között, például reggel, este és felhős napokon.

3.1 Széles hatótávú MPPT napelemes nyomkövető technológia

Az 55-450 VDC ultraszéles PV bemeneti ablak az egész sorozat kulcsfontosságú technikai csúcsa. Számos olcsó hibrid inverter a piacon csak a 100 VDC feletti MPPT-t támogatja, amely nem képes begyűjteni a napelemek által keltett gyenge fényerőt hajnalban és szürkületben, ami nagy mennyiségű rendelkezésre álló napenergia kidobását eredményezi. A berendezés elkezdheti nyomon követni az energiatermelést, amikor a PV terminál feszültsége eléri az 55 VDC-t, így gyenge fényviszonyok mellett is rögzítheti az alacsony teljesítményű kimenetet, és minden nap meghosszabbítja a fotovoltaikus tömbök effektív energiagyűjtési idejét.

A beépített nagy teljesítményű MPPT vezérlő támogatja a maximális teljesítménypont valós idejű dinamikus nyomon követését ezredmásodperces válaszsebességgel. Amikor a felhőrétegek blokkolják a napfényt, és a panel kimeneti feszültsége élesen ingadozik, a modul gyorsan be tudja állítani a töltési munkaciklust, hogy az optimális kimeneti teljesítménypontot rögzítse anélkül, hogy a kapcsolási folyamat során nyilvánvaló teljesítményvesztés lenne. Az egész gép maximális energiaátalakítási hatásfoka eléri a 98%-ot, minimalizálva az energiaveszteséget a szoláris DC energia akkumulátoros energiává alakítása során.

3.2 Tiszta szinuszos váltóáramú kimeneti áramkör tervezése

Sok belépő szintű off-grid inverter módosított szinuszos kimenetet alkalmaz, amely nagyszámú harmonikus komponenst tartalmaz. A precíziós elektronikus berendezések, például asztali számítógépek, okostelevíziók és frekvenciakonverziós légkondicionálók áramellátása abnormális zajt, a berendezés felmelegedését és a belső áramkörök élettartamának lerövidülését okozza. Minden modellSP sorozatú háztartási fotovoltaikus energiatároló inverterszabványos tiszta szinuszhullámú váltakozó áramot ad ki, teljesen összhangban a városi hálózat hullámformájával, extra harmonikus interferencia nélkül.

• Stabil működési támogatás precíziós elektronikus berendezésekhez, például számítógépekhez, monitorokhoz és intelligens otthoni vezérlőállomásokhoz, jeltorzulás vagy összeomlási hibák nélkül.
• Csökkentse az induktív terhelések, például hűtőszekrények, légkondicionáló kompresszorok és vízszivattyúk belső tekercsveszteségét, csökkentve a berendezések működése során keletkező hőt és meghosszabbítva a háztartási készülékek szervizciklusát.
• Nincs elektromágneses interferencia a környező audioberendezésekkel, megfigyelő kamerákkal és vezeték nélküli kommunikációs eszközökkel, elkerülve a képernyő villogását és a tápegység hullámforma hibái által okozott hangzajt.

3.3 Kétirányú intelligens akkumulátortöltés-kezelés, kompatibilis a lítium BMS-sel

A berendezés speciális kommunikációs interfészeket tart fenn a lítium akkumulátoros BMS rendszerek számára, megvalósítva a kétirányú jelkölcsönhatást az inverter és az energiatároló akkumulátorcsomagok között. Az inverter valós időben képes leolvasni az akkumulátorcella feszültségét, hőmérsékletét és a fennmaradó kapacitás adatait, dinamikusan beállítani a töltőáramot és a lebegő töltési feszültséget az akkumulátor aktuális állapotának megfelelően, elkerülve a túltöltést, az alultöltést és a lítiumcellák túlmelegedését, amelyet a hagyományos inverterek rögzített töltési paraméterei okoznak, BMS kommunikációs funkció nélkül.

Különböző lebegő töltési és túltöltési védelmi feszültségküszöbértékek vannak beállítva minden akkumulátorfeszültség-specifikációhoz. Amikor az akkumulátor eléri a lebegő töltési feszültség szabványt, a töltőáram automatikusan csökken a biztonságos teljes töltési állapot fenntartása érdekében; amint a kapocsfeszültség eléri a túltöltés elleni védelmi küszöböt, az MPPT szoláris töltőcsatorna és a hálózati váltakozó áramú töltőcsatorna szinkronban le lesz vágva, hogy kétrétegű akkumulátor-biztonsági védelmet hozzon létre.

4. Több módú energiaprioritásos programozás és háztartási jelenet illesztési logika

A háztartások energiafogyasztási szokásai nagymértékben eltérnek a családonként: egyes felhasználók azt remélik, hogy előnyben részesítik a napenergia fogyasztását, hogy csökkentsék a települési hálózati áramellátástól való függőséget; egyes családok az instabil hálózati tápellátással rendelkező területeken elsődleges energiaforrásként az akkumulátoros tartalékot állítják be az áramkimaradások elkerülése érdekében; A hálózati tápellátással rendelkező felhasználók a hálózati töltést is beállíthatják az akkumulátorok kiegészítő csatornájaként folyamatos esős napokon. Az inverterek ezen sorozata támogatja a programozható energiaellátási prioritás kapcsolást, lehetővé téve a felhasználók számára, hogy testreszabják az energiaütemezési logikát az élethelyzeteknek megfelelően.

4.1 Három testreszabható energiaellátási prioritási mód

• Napenergia első üzemmód: A rendszer a fotovoltaikus energiatermelést veszi elsődleges tápellátási csatornaként. A napenergia először közvetlenül a háztartási terhelést látja el, a felesleges energia pedig tölti az akkumulátort. Csak ha a napelemes energia teljesen kimerül, és az akkumulátor kapacitása a beállított küszöbértékre csökken, akkor a rendszer automatikusan átvált az önkormányzati hálózati áramellátásra, maximalizálva a saját előállítású napenergia fogyasztását.
• Az akkumulátor energia első üzemmódja: Alkalmas olyan területeken, ahol gyakori hálózati áramkimaradások vannak. Az akkumulátorcsomag egész nap viseli a fő tápellátási feladatot. A napelemek csak akkor töltik az akkumulátort, ha többlet áramtermelés van, a hálózat pedig csak akkor avatkozik be az akkumulátor töltéséhez, ha az akkumulátor lemerült, így biztosítva a folyamatos áramellátást a kritikus háztartási terheléseknél, mint például az orvosi berendezések és a friss élelmiszert tároló hűtőszekrények.
• Települési hálózatkiegészítő üzemmód: Stabil hálózati teljesítményű és tartós csapadékos időjárású lakóterületeken alkalmazható. A rács segíthet az akkumulátor feltöltésében, ha a napenergia-termelés nem elegendő, és az akkumulátor csak rövid ideig tartó hálózati ingadozások esetén avatkozik be az áramellátásba, hogy kiegyensúlyozza a háztartási készülékek pillanatnyi csúcsteljesítményét.

4.2 Ezredmásodperces szintű teljesítménycsatorna kapcsolás különböző terheléstípusokhoz

A berendezés két különböző teljesítményátalakítási időszabványt állít be, hogy megfeleljen a különböző terhelési érzékenységi követelményeknek, teljes mértékben elkerülve az áramkapcsolás megszakítása által okozott leállási hibákat:

• 10 ms-os gyors kapcsolási szabvány: precíziós elektronikus terhelésekhez, például asztali számítógépekhez, szerverekhez és felügyeleti gazdagépekhez tervezték. Az ultrarövid konverziós idő biztosítja, hogy a berendezés ne váltson ki automatikus leállást vagy adatvesztést a hálózati akkumulátoros tápellátás váltása során.
• 20 ms univerzális kapcsolási szabvány: Alkalmas a hagyományos háztartási rezisztív és induktív terhelésekhez, mint például a világítás, a hűtőszekrények és a vízmelegítők. Az enyhén megnövelt konverziós idő csökkentheti a csatornaváltás során keletkező pillanatnyi ütőáramot, és megvédheti az inverter belső tápcsöves áramkörét az ütközéstől.

A felhasználók a kezelőpanelen keresztül szabadon válthatják az átalakítási idő módot az otthoni fő elektromos berendezésnek megfelelően, további hardvermódosítás vagy áramkör-átalakítási munka nélkül, ami nagymértékben javítja az egész rendszer jelenet-alkalmazkodóképességét.

5. Beépített biztonsági védelmi rendszer és alacsony hőmérsékleti alkalmazkodási teljesítmény

A lakóterekbe telepített háztartási elektromos berendezések elsődleges értékelési szabványa a biztonság. Ez az invertersorozat többrétegű hardveres és szoftveres kettős védelmi áramköröket tartalmaz, amelyek lefedik a fotovoltaikus tárolórendszerek hosszú távú működése során fellépő összes gyakori hibakockázatot, és speciális hidegindítási funkcióval vannak felszerelve, hogy megbirkózzon a magas szélességi fokon vagy magas tengerszint feletti magasságon lévő lakóterületek alacsony hőmérsékletű telepítési környezeteivel.

5.1 Teljes körű automatikus hibavédelmi funkciók

• Túlterhelés elleni védelem: Valós idejű érzékeli a teljes váltakozó áramú kimeneti teljesítményt. Ha a terhelési teljesítmény folyamatosan meghaladja a modell névleges teljesítményét, a rendszer először hang- és vizuális riasztási jelet küld, és automatikusan levágja a váltakozó áramú kimeneti csatornát, ha a túlterhelési állapot továbbra is fennáll, hogy elkerülje a belső tápegységek égését.
• Magas hőmérséklet elleni védelem: Több hőmérséklet-érzékelő van elosztva a tápcsövön, a transzformátoron és az akkumulátor csatlakozókapcsán a szekrény belsejében. Ha a belső hőmérséklet meghaladja a biztonságos működési küszöböt, a ventilátor teljes sebességgel működik a hőelvezetés érdekében; Ha a hőmérséklet tovább emelkedik, az inverter leállítja az inverziós kimenetet, hogy automatikusan lehűljön.
• Kimeneti rövidzárlat elleni védelem: Azonnal vágja le a váltakozó áramú kimeneti áramkört mikromásodperceken belül, ha a kimeneti kapocs feszültség alatt álló vezetéke és nulla vezetéke rövidre záródik, elkerülve a rövidzárlati áram által a vezetékekre és a szekrényre gyakorolt ​​​​hatás által okozott tűzveszélyt.
• Akkumulátor túltöltés és túlkisülés kettős védelem: A hardveres feszültségészlelő áramkörrel és a BMS kommunikációs adatokkal kombinálva a rendszer levágja a töltési és kisütési csatornákat, amikor az akkumulátor eléri a töltési feszültség felső határát vagy a kisütési feszültség alsó határát, hogy megakadályozza a lítium akkumulátorcellák visszafordíthatatlan károsodását.

5.2 Széles hőmérsékleti működési tartomány és hidegindítási funkció

A berendezés normál üzemi hőmérsékleti ablaka -10 ℃ és 55 ℃ közötti, a tárolási hőmérséklet tartománya pedig -15 ℃ és 60 ℃ között van, alkalmazkodva a világ legtöbb lakóterületén a szezonális hőmérsékletváltozásokhoz. Sok hasonló inverter a piacon nem tud normálisan elindulni, ha a környezeti hőmérséklet 0 ℃ alatt van, és az akkumulátor kisütési kapacitása erősen csökken alacsony hőmérsékletű környezetben, ami télen a rendszer leállásához vezet.

A szekrénybe épített független hidegindító modul aktiválhatja az akkumulátor előmelegítő segédáramkörét, ha a környezeti hőmérséklet nulla alá süllyed, az akkumulátor érintkezőinek csatlakozási területét és a belső áramkört a hivatalos indítás előtt a minimális biztonságos üzemi hőmérsékletre előmelegíti, így biztosítva, hogy a berendezés stabilan működjön alacsony hőmérsékletű téli környezetben, a felhasználók kézi előfűtése nélkül. A belső áramköri lap alacsony hőmérsékletnek ellenálló elektronikus alkatrészeket tartalmaz, a hőelvezető csatornát pedig úgy tervezték, hogy elkerülje a fagy felgyülemlését a szekrény belsejében magas páratartalom és alacsony hőmérséklet mellett, így támogatja a normál működést 5–95% nem kondenzáló relatív páratartalmú környezetben.

6. Távoli kommunikációs megfigyelőrendszer és intelligens hőelvezetési tervezés

A modern lakossági energiagazdálkodás magasabb követelményeket támaszt a fotovoltaikus tárolórendszerek valós idejű adatmegtekintésére. A hagyományos, kommunikációs funkciókkal nem rendelkező inverterek megkövetelik a felhasználóktól, hogy minden nap a helyszínen ellenőrizzék a berendezés működési állapotát, amely nem tudja időben megtalálni az olyan rejtett hibákat, mint a PV panel áramtermelési csillapítása és az akkumulátor abnormális töltése. Ez a sorozat szabványos vezetékes kommunikációs interfészeket és opcionális vezeték nélküli felügyeleti modulokat foglal magában a teljes távoli adatvizualizáció megvalósításához.

6.1 Többcsatornás kommunikációs interfész architektúra

Mindegyik modellben két független RS485 kommunikációs port van előre telepítve, amelyek megvalósítják a jelek szétválasztását az akkumulátor BMS-kommunikációja és a távfelügyeleti átvitel között, hogy elkerüljék a jelek áthallási interferenciáját:

• Az első RS485 port a lítium akkumulátor BMS csatlakoztatására szolgál, kizárólag az akkumulátorcellák hőmérsékletére, feszültségére és fennmaradó kapacitására vonatkozó adatokat továbbítva, biztosítva a stabil valós idejű interakciót az inverter és az energiatároló akkumulátorcsomag között anélkül, hogy a távfelügyeleti adatátvitel lefoglalná.
• A második RS485 port átkapcsolható RS232 jelkimenetre, amely vezetékes kapcsolatra használható asztali felügyeleti gazdagépekkel vagy ipari vezérlőberendezésekkel, támogatja a nagy távolságú vezetékes adatátvitelt azon felhasználók számára, akiknek központi energiagazdálkodási platformokat kell kiépíteniük.

A felhasználók választhatnak opcionális GPRS vagy WiFi vezeték nélküli kommunikációs modulokat az otthoni hálózat feltételeinek megfelelően. A vezeték nélküli modul telepítése után a rendszer valós idejű adatokat tölthet fel a felhőszerverre, mint például a fotovoltaikus energiatermelés, az akkumulátor töltési és kisütési teljesítménye, a háztartási terhelési energiafogyasztás és a hálózati bemeneti teljesítmény, és a felhasználók bármikor távolról megtekinthetik az összes működési paramétert mobiltelefonon vagy számítógépen keresztül anélkül, hogy az inverter telepítési helye korlátozná őket.

6.2 Hőmérséklet-érzékeny intelligens, változtatható sebességű ventilátor hőleadás

A legtöbb olcsó inverterrel felszerelt fix fordulatszámú ventilátorok a berendezés terhelésétől és belső hőmérsékletétől függetlenül egész nap teljes fordulatszámon működnek, ami folyamatos működési zajt hoz a lakótérbe, és felgyorsítja a ventilátor csapágyainak kopását, így lerövidíti a hőleadó alkatrészek élettartamát. A sorozat intelligens ventilátorvezérlő rendszere valós idejű belső hőmérsékleti adatokat gyűjt több érzékelőn keresztül a ventilátor működési sebességének dinamikus beállításához:

• Amikor a berendezés enyhe terhelés mellett működik, és a belső hőmérséklet alacsony, a ventilátor alacsony fordulatszámú, csendes működést tart fenn, nagymértékben csökkentve a mechanikai működési zajt, és alkalmazkodik a beépítési helyzetekhez, például a nappalihoz és a hálószobához.
• Közepes és nagy terhelési körülmények között a ventilátor fordulatszáma szinkronban nő a hőmérséklet emelkedésével, hogy erősítse a levegő keringető hőelvezetését, biztosítva, hogy a belső áramkör ne lépje túl a biztonságos üzemi hőmérsékletet hosszú ideig tartó nagy teljesítmény mellett.
• Ha a berendezés terhelés nélkül készenléti állapotba kerül, a ventilátor automatikusan leáll, hogy kiküszöbölje az üresjárati zajt és csökkentse a hőleadó alkatrészek szükségtelen mechanikai veszteségét.

A ventilátor csendes csapágyakkal rendelkezik, és a szekrény belsejében lévő légcsatorna úgy van optimalizálva, hogy csökkentse a légáramlás turbulencia zaját. Még akkor sem, ha nagy terhelés mellett teljes sebességgel fut, az általános zajszint nem zavarja a családtagok napi pihenését és munkáját, így megoldja a beltérben telepített nagy teljesítményű fotovoltaikus tároló inverterek zajfájdalmát.
