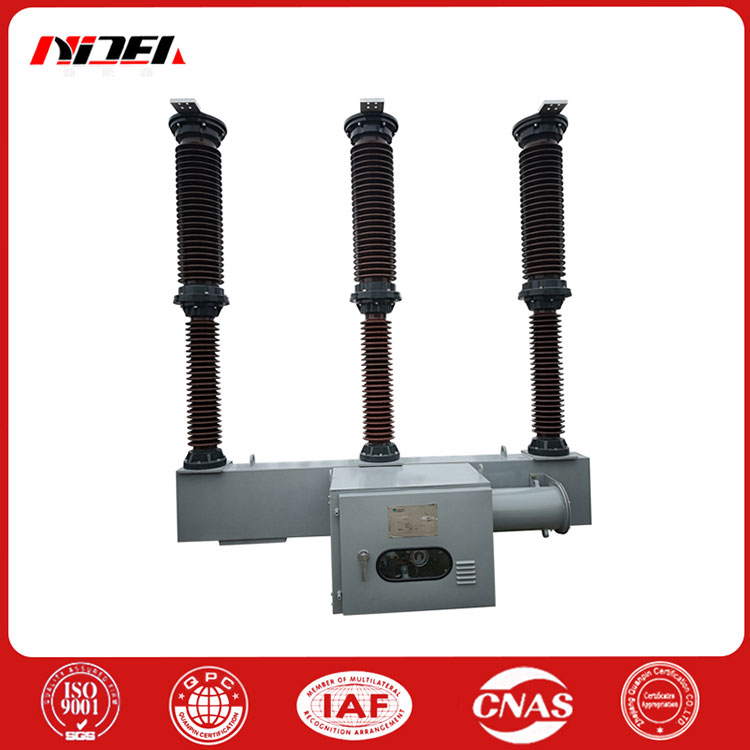

Kerámia oszlopos nagyfeszültségű váltóáramú megszakító
A kerámia oszlopos nagyfeszültségű váltóáramú megszakítók professzionális és kiváló minőségű gyártójaként biztos lehet benne, hogy kerámia oszlopos nagyfeszültségű AC megszakítókat vásárol gyárunkból. A legjobb értékesítés utáni szolgáltatást és időben történő szállítást biztosítjuk Önnek.
A kerámia oszlopos nagyfeszültségű váltakozó áramú megszakító CT20 rugós működési mechanizmussal van felszerelve, az öníves oltás elvét alkalmazza, és egy megszakító szerkezettel rendelkezik. Az egyes megszakítók három pólusa egy keretre van felszerelve, hogy háromfázisú mechanikus kapcsolatot hozzon létre az erőátviteli mechanizmuson keresztül. Az elektromos vezérlés távoli és helyi működtetést is megvalósíthat.
A termék főbb műszaki paraméterei
Cikkszám LW36-72.5
1 Névleges feszültség kV72,5
2 Névleges áramerősség A 1250 3150
3 Névleges rövidzárlati megszakítóáram kA 31,5
4 Névleges rövid idejű ellenállási áram kA31,5 (4 s)
5 Névleges csúcsellenállási áram kA 80
6 Névleges villámimpulzusálló feszültség kV szakadás 350+60 test 350
7 Névleges 1 perc teljesítményfrekvencia feszültségálló kV szakadás 160+42 a földre 160
8 Mechanizmus modell CT20 rugós működési mechanizmus
A kerámia oszlopos nagyfeszültségű váltóáramú megszakító termék teljesítményjellemzői
1Kiváló törési teljesítmény
2 Hosszú elektromos élettartam
3 Megbízható szigetelési teljesítmény
4 Hosszú mechanikai élettartam
5 Biztonságos és megbízható működés, alacsony karbantartási terhelés
Kerámia oszlopos nagyfeszültségű váltóáramú megszakító fő műszaki paraméterei
| Névleges feszültség | NÉV | NUITV | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Névleges frekvencia | Hz | 50 | 50 | 50 | 50 | ||||||||
| Névleges áram | A | 125 031 504 000 | 20 003 150 | 4000 | 31.504.000 | ||||||||
| Névleges törési áram | kA | 25,31.5 | 40/31.5 | 40 | 50 | ||||||||
| Névleges záróáram | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Névleges rövid idejű ellenállási áram és időtartam | kA | 31,5 (4s) | 40(4s)/31,5(4s) | 40 (4s) | 50 (4s) | ||||||||
| Névleges csúcsellenállási áram | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Közeli zóna hibamegszakító áram | kA | lex 90%le x75% | |||||||||||
| Névleges fokozaton kívüli megszakítóáram | kA | lex 25% | |||||||||||
| Kúszótávolság | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Szünet | kV | 160+42 | 315 | 395+145 | |||||||||
| Száraz teszt | A földre | kV | 160 | 275 | 460 | ||||||||
| 1 perces teljesítmény-frekvencia-ellenállási feszültség | Elektródák között | kV | 160 | 275 | minden | - | |||||||
| 1 perces teljesítmény-frekvencia-ellenállási feszültség | Szünet | kV | 160+42 | 275 | 395+145 | ||||||||
| Nedves teszt | A földre | kV | 160 | 275 | 460 | ||||||||
| Elektródák között | kV | 160 | 275 | 一 | 一 | ||||||||
| Szünet | kV | 410 | 650/750 | 950+206 | |||||||||
| Névleges villámimpulzus-ellenállási feszültség | A földre | kV | 350 | 550/650 | 1050 | ||||||||
| Elektródák között | kV | 350 | 550/650 | 一 | - | ||||||||
| 5 perces nulla nyomású teljesítményfrekvencia feszültségálló | 5 perces nulla nyomású teljesítményfrekvencia feszültségálló | kV | 84 | 95/124 | 189 | 189 | |||||||
| Záróra | Záróra | ms | <150 | w150 | 50 | w100 | |||||||
| Nyitva tartás | Nyitva tartás | ms | w30 | w30 | w30 | w25 | |||||||
| Törési idő | Törési idő | ms | w60 | w60 | w60 | w60 | |||||||
| Zárás és nyitva tartás | Zárás és nyitva tartás | ms | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Működési idő különbség | Működési idő különbség | Elválasztás | ms | w2 | w2 | w2 | w2 | ||||||
| Pólusközi | Pólusközi | kombináció | ms | w4 | |||||||||
| Névleges újrazárási ciklus | Névleges újrazárási ciklus | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Névleges gáznyomás | Névleges gáznyomás | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| SF6 gázriasztó/záró nyomás | SF6 gázriasztó/záró nyomás | MPa | 0,45/0,40, 0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0.5 | 1w0.5 | w0.5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| M Q | W50 | w45 | w45 | w42 | |||||||||
| Rugós működési mechanizmus | Rugós működési mechanizmus | Rugós mechanizmus vagy hidraulikus mechanizmus | Hidraulikus vagy pneumatikus | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
