A DC képernyő általános problémái

A DC panel fontos eszköz a stabil DC teljesítmény biztosításához az energiarendszerben. Széles körben használják alállomásokban, erőművekben, ipari vállalkozásokban és más ellenőrzési, védelmi és jeláramkörök számára. Az alábbiakban gyakran feltett kérdések (GYIK) a DC panelen és a részletes válaszokat:

I. Alapfogalmak

1. Mi az a DC panel?

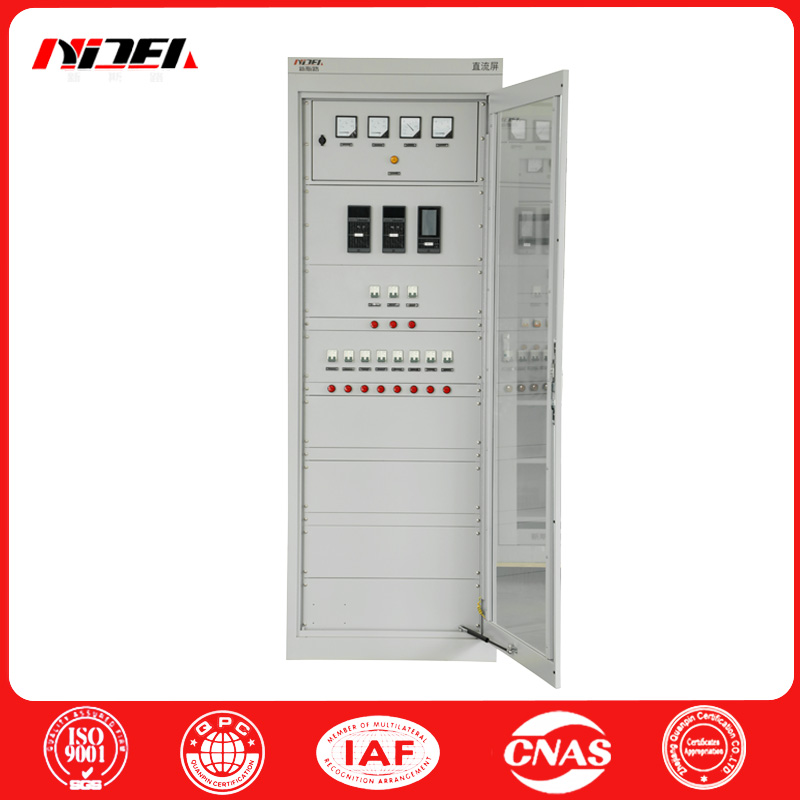

A DC panel egy teljes berendezéskészlet, amely átalakítja az AC teljesítményt stabil DC teljesítménygé, és megvalósíthatja a töltést, a kibocsátást, a megfigyelést és a védelmi funkciókat. Elsősorban egyenirányító modulokból, akkumulátorcsomagokból, megfigyelő rendszerekből, adagolókapcsolókból stb. Alkalmazott, és megbízható DC teljesítményt nyújt a nagyfeszültségű kapcsolók, a relé védő eszközök, az automatizálási berendezések stb.

2. Mi a DC panel alapvető funkciója?

 A szünetmentes tápegység előállítása: Ha az AC tápegység megszakad, az akkumulátor -csomagot azonnal kiürítik, hogy biztosítsák a DC terhelés normál működését (például megszakító működését, védelmi eszközt), és elkerüljék az energiarendszer -balesetek bővítését.

Stable feszültség kimenete: A váltakozó áramot kijavítjákEgyenáramú teljesítményAz egyenirányító modulon keresztül, és a kimeneti feszültség stabilizálódik, hogy megfeleljen a különböző terhelések feszültségigényének (általában 110 V vagy 220 V).

Monitoring és védelem: Az akkumulátor állapotának, a kimeneti feszültségnek és az áramnak, a váltakozó áramú bemeneti és egyéb paramétereknek a valós idejű megfigyelése, automatikusan riasztás vagy váltás üzemmód, amikor rendellenességek fordulnak elő (például az akkumulátor teljesítményére való váltás, ha a váltakozó áramú teljesítmény elveszik).

Ii. Felépítés és alkatrészek

1. Melyek a DC panel fő alkotóelemei?

Rectifier modul: Az AC teljesítményt DC teljesítményre konvertálja. Ez a DC panel alapvető teljesítmény -konverziós alkotóeleme. Általában a moduláris tervezést alkalmazza, és támogatja az N+1 redundáns biztonsági mentést.

Battery Pack: Az energiatároló eszköz, amely energiát biztosít, ha az AC tápellátás ki van kapcsolva. A közös típus a szelepvezérelt lezárt ólom-sav akkumulátor (VRLA).

Monitoring egység: A DC panel (például feszültség, áram, akkumulátor állapot), riasztás és távoli kommunikáció (például RS485, Ethernet) különféle paramétereinek megfigyelése.

Feeder egység: Tartalmazza a DC megszakítókat, biztosítékokat stb., A DC energia eloszlására használható a különböző terhelési áramkörökhöz, és rövidzárlatot és túlterhelés védelmét biztosítja.

 Kárkezelő modul: Töltési áramot biztosít az akkumulátor csomagolásához, és automatikusan beállítja a töltési módot (például állandó áram, állandó feszültség) az akkumulátor állapotának megfelelően.

2. Mi a szerepe az akkumulátorcsomagnak a DC panelen?

Az akkumulátorcsomag a DC panel "tartalék tápegysége". Ha az AC bemenete normális, az egyenirányító modul táplálja az energiát, és egyszerre tölti az akkumulátort; Amikor az AC megszakad, az akkumulátor azonnal kiürül, hogy biztosítsa a terhelés folyamatos tápegységét. Kapacitását a terhelési teljesítmény és a tartalék idő alapján kell kiszámítani (például a "10 órás sebességű kapacitás" azt jelenti, hogy az akkumulátor kapacitása egy meghatározott árammal 10 órán keresztül kiürül).

Iii. Üzemeltetési és karbantartás

1. Milyen paramétereket kell figyelni aDC -panel?

 AC bemenet: A feszültség normál (például 380 V ± 10%), van -e fázisvesztés, túlfeszültség/alulfeszültség.

 DC kimenet: A feszültség stabil (például a 110 V rendszert általában 115-121V-n, 220 V-os rendszerben tartják fenn, 230-242 V-nál), és az áram ésszerű tartományon belül.

Battery állapota: Egysejtű feszültség (a normál feszültség 12 V-os akkumulátor általában 12,5-13,0 V), hőmérséklet (kerülje el a 35 ℃ túllépést), függetlenül attól, hogy van-e duzzadás vagy szivárgás.

Module Status: Függetlenül attól, hogy az egyenirányító modul normálisan működik -e (jelző állapot), van -e túlterhelés vagy hiba riasztás.

Alarm Információ: A megfigyelő egység rendellenes riasztást jelenít meg (például AC teljesítmény meghibásodása, akkumulátor alulfeszültség, modul meghibásodása).

2. Melyek az akkumulátor karbantartási pontjai?

 A töltés és a kibocsátás szabályos ellenőrzése: Javasoljuk, hogy évente egyszer hajtsa végre, a besorolású kapacitás 50% -80% -áig történő mély kisülés, majd újratöltse az akkumulátor aktivitásának aktiválásához és a lemez szulfidációjának elkerüléséhez.

 Tartsa tiszta: Rendszeresen tisztítsa meg a port az akkumulátor felületén, és ellenőrizze, hogy a csatlakozási csatlakozók laza vagy korrodálódnak -e (a rozsda megakadályozására vazelint alkalmazhat).

 Környezeti vezérlés: Az akkumulátor-helyiség hőmérsékletét 20-25 ℃-nél kell szabályozni, kerülni a magas hőmérsékletet (a magas hőmérséklet lerövidíti az élettartamot) vagy az alacsony hőmérsékletet (az alacsony hőmérséklet csökkenti a kapacitást).

 Replement ciklus: A szelep által szabályozott akkumulátor élettartama általában 5-8 év. Ha az egyes sejtek közötti feszültségkülönbség túl nagy (több mint 0,2 V), vagy a kapacitás a névleges érték kevesebb mint 80% -ára csökken, akkor azt időben ki kell cserélni.
