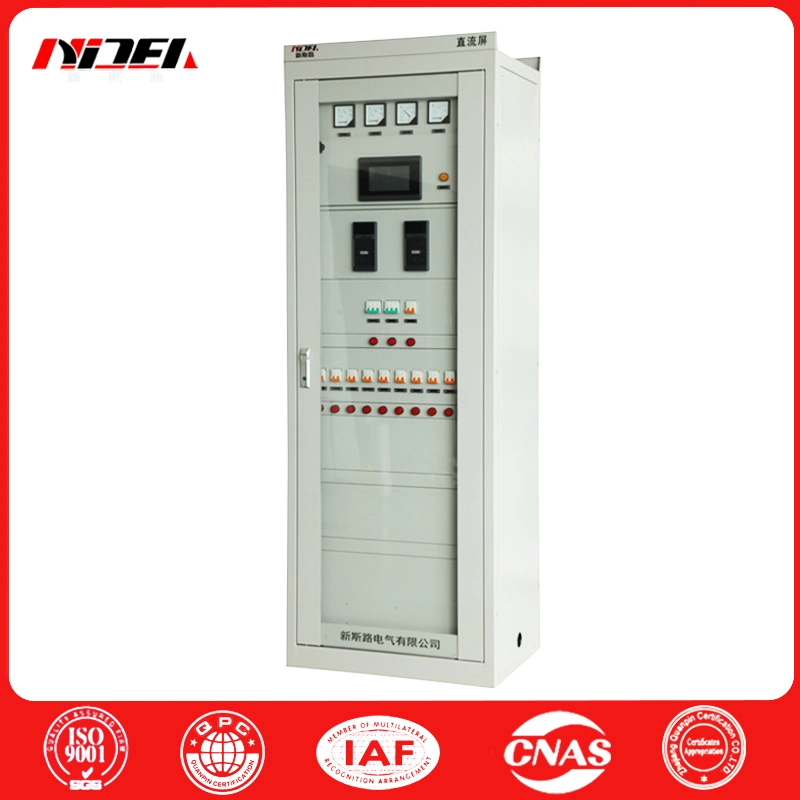

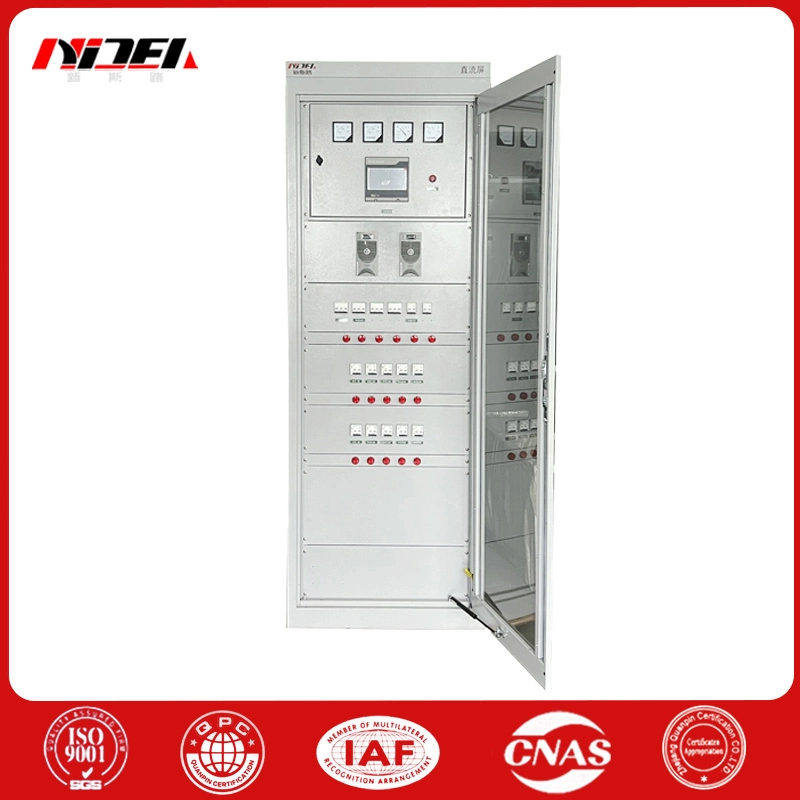

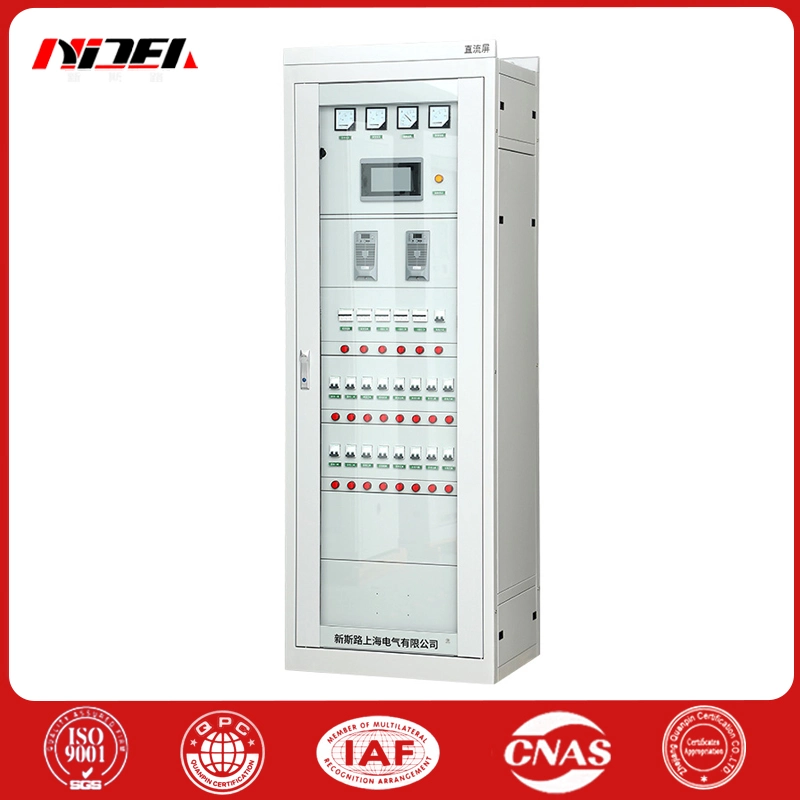

20AH-110V DC elosztó panel

A GZDW mikroszámítógép vezérlésű egyenáramú panelek sorozatába tartozó NICEA 20AH-110V DC Distribution Panel alállomások, erőművek, ipari és bányászati ​​vállalkozások, villamosított vasutak és sokemeletes épületek különböző feszültségszintű üzemeltetésére és vezérlésére szolgál. tápellátás nagyfeszültségű kapcsolókhoz, relévédelemhez és automata készülékekhez. A rendszer integrált tervezési koncepciót alkalmaz, amely magában foglalja a felügyeleti modulokat, egyenirányító modulokat, szigetelés-felügyeletet, akkumulátor-ellenőrzést, kapcsolómennyiség-ellenőrzést és lefelé irányuló modulokat stb., amely bemutatja a vezető technológia jellemzőit, az intelligens mérést és vezérlést, valamint a kényelmes működést. Támogatja a kommunikációt a gazdaszámítógéppel, és könnyen megvalósítja a „négy távoli” funkciót. Ideális egyenáramú tápellátási megoldás felügyelet nélküli környezetben.

A funkcionális jellemzők részletes ismertetése

Kétcsatornás AC bemenet automatikus kapcsolása: biztosítja a rendszer folyamatos és stabil működését.

Széles feszültség bemeneti alkalmazkodás:alkalmas különféle elektromos hálózatra, különösen zord körülményekre.

Nagyfrekvenciás kapcsolóüzemű tápegység technológia:moduláris N+1 hot backup kialakítás a rendszer megbízhatóságának javítása érdekében.

Egyenirányító modul hot plug:támogatja az online karbantartást, a kényelmes és hatékony működést.

Hatékony kapcsoló technológia:A töltőmodul a legújabb nemzetközi technológiát alkalmazza, magas átalakítási hatékonysággal és alacsony elektromágneses interferenciával.

Változatos felügyeleti felület:LCD képernyő, érintőképernyő és egyéb lehetőségek állnak rendelkezésre, barátságos felülettel és intuitív kezeléssel.

Nyitott kommunikációs felület:Könnyen csatlakoztatható alállomási RTU vagy erőművi DCS rendszerhez.

Intelligens akkumulátorkezelés:Az akkumulátor állapotának valós idejű monitorozása, járőrmérővel, pontosabb hibajelzéssel.

A szigetelésfigyelés rugalmassága:Beépített vagy külső szigetelő relé/detektor különféle igények kielégítésére.

DC busz szigetelés figyelése:Valós idejű felügyelet a rendszer biztonságának biztosítása érdekében.

Jelződoboz bővítése:Támogatja a baleset/figyelmeztető jelzés riasztási funkcióját, igény szerint konfigurálva.

Villámvédelem és szigetelésvédelem:Többféle védelmi intézkedés biztosítja a rendszer és a személyi biztonságot.

Kommunikációs interfész és protokoll:Biztosítson RS232 és RS485 interfészt, támogassa az RTU, CDT, MODBUS és egyéb kommunikációs protokollokat.

Rendszerhibakeresés és előkészítés

A gyár elhagyása előtt a NICEA 20AH-110V DC elosztópanelt teljes mértékben tesztelték és beállították. Mindazonáltal, tekintettel a szállítás során előforduló előre nem látható tényezőkre, a hivatalos üzembe helyezés előtt még mindig részletes vizsgálatra van szükség. Javasoljuk, hogy próbaüzemhez először rezisztív terhelést használjon, majd csatlakoztassa az akkumulátort és a terhelést, miután meggyőződött arról, hogy a töltő teljesítménye és az adagolószekrény üzemi feszültsége megfelel a szabványoknak. A berendezés potenciométerét az előírásoknak megfelelően állítottuk be. Ne mozgassa, hacsak nem szükséges. Ha beállításra van szükség, forduljon a gyártóhoz.

Csomagolási, szállítási és tárolási útmutató

Professzionális csomagolás:Használjon teljesen zárt csomagolódobozt, amely nedvességálló, porálló és mechanikailag sérült, az akkumulátor pedig külön van becsomagolva.

Biztonságos szállítás:A termék biztonsága érdekében kerülje az erős vibrációt, ütést vagy megfordítást.

Megfelelő tárolás:A berendezést szellőztetett és száraz környezetben, magas hőmérséklettől, portól és fémportól távol kell tárolni, és gondoskodni kell az eső, nedvesség és nap elleni védelemről.

Az akkumulátor tárolása:Száraz és szellőztetett környezetbe helyezzük, ahol a szoba hőmérséklete nem haladja meg a 25°C-ot és a páratartalom nem haladja meg a 70%-ot. A hosszú távú tárolás rendszeres töltést és kisütést, valamint vazelinvédelmet igényel.

Csatolt dokumentumok

Tartalmazza a rendszer kézikönyvét, a gyári ellenőrzési jelentést, a rendszer tervrajzait és a terméktanúsítványt annak biztosítására, hogy a felhasználók teljes mértékben megértsék és használják 20AH-110V DC elosztó panelünket.

Értékesítés utáni szolgáltatás és rendelési útmutató

Értékesítés utáni szolgáltatás kötelezettségvállalás:

A tárolás, használat, beszerelés és biztonságos üzemeltetés szabályainak betartása mellett a beszereléstől számított egy éven belül (legfeljebb a szállítástól számított 15 hónapon belül) biztosítjuk az esedékes üzembe helyezést, javítást vagy alkatrészcserét. a gyártási minőség okozta problémákra.

Rendelési megjegyzések:

Világosan határozza meg az alkalmazási forgatókönyveket és a berendezés felhasználását.

Adja meg a berendezés nevét, modelljét, specifikációit vagy a rendszerparaméterekre vonatkozó követelményeket.

Ha speciális felhasználási környezetek vagy műszaki követelmények vannak, kérjük, rendeléskor részletesen tájékoztassa.

A nem szabályozott kérdések a megrendelési szerződés tárgyát képezik, a szerződésben meg nem határozott kérdésekre pedig a gyártó műszaki dokumentációjára kell hivatkozni.
