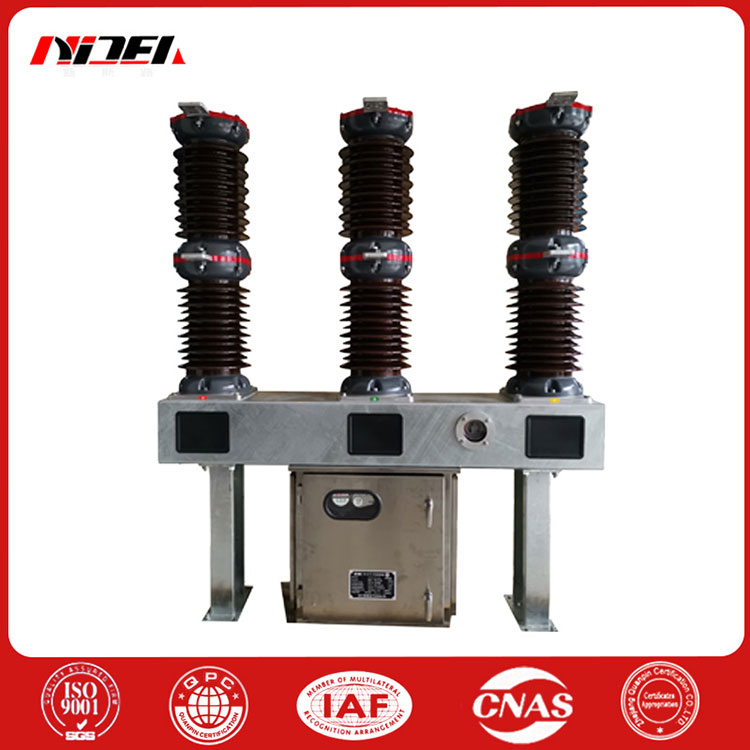

Nagyfeszültségű váltóáramú SF6 holttartály áramköri megszakító

A nagyfeszültségű váltakozó áramú SF6 holttartály-megszakító integrálja a megszakítót és az áramváltót, a leválasztókamra pedig vízszintesen van beszerelve a földelt alumíniumötvözet burkolatba. CT26 rugós működési mechanizmussal van felszerelve. Kevesebb alkatrészt használ, egyszerű és kompakt elrendezésű, összességében erős és tartós, megfelel az olajmentes kapcsoló követelményeinek, kiváló mechanikai tulajdonságokkal és nagy megbízhatósággal rendelkezik. Minden fontos alkatrészt CNC és megmunkáló központ berendezések dolgoznak fel, a csapágyak pedig importált nemzetközi márkájú csapágyak (például IKO, INA, SKF stb.), mechanikai élettartamuk akár 10 000-szeres is lehet. Alkalmas háromfázisú AC 50Hz-es kültéri nagyfeszültségű kapcsolóberendezésekhez, valamint 72,5 (126) kV-os erőátviteli és transzformációs rendszerek vezérlésére és védelmére használható; kontaktus megszakítóhoz és kondenzátortelepek nyitásához és zárásához is használható.

Termék felépítése

A nagyfeszültségű váltóáramú SF6 holttartály-megszakító háromfázisú porcelánoszlopos egytöréses szerkezettel rendelkezik, és három fázis rugós működtetőmechanizmussal van felszerelve, amely központilag van elhelyezve és háromfázisú hajtású, így a megjelenés újszerű és gyönyörű. A megszakító SF6 gázt használ szigetelő és ívoltó közegként. Működés közben a megszakító hárompólusú SF6 gáza be van kötve, a nyomás és a sűrűség előrehaladását pedig pointer típusú sűrűségrelé figyeli. Mivel az önenergiás ívoltás elvét alkalmazzák és a megszakító mozgási rendszerét optimalizálták, a mechanikai hatásfok hatékonyan javul.

Termékjellemzők

1. Kiváló törési teljesítmény és hosszú elektromos élettartam;

2. A szerelőkeret és a tartó kiváló minőségű acéllemezekből készül, amelyek egészében hajlottak. A felületkezelés mind tűzihorganyzás. Minden szabadon látható rögzítőelem nagy szilárdságú anyagokból készül, és tűzihorganyzott vagy rozsdamentes acél szabványos alkatrészeket használnak. A mechanizmus doboz héja rozsdamentes acélból készült, így a termék kiváló korrózióállósággal rendelkezik;

3. Nagy mechanikai megbízhatóság és gyakran működtethető;

4. A kén-hexafluorid gáz eleve nagy szigetelési szilárdsága és a megszakító optimális érintkezési mozgása miatt a megszakító újragyújtás nélkül megszakítja a kapacitív áramot;

5. A külső szigetelési szint magas, a külső szigetelés nagy kúszási távolsággal van kialakítva, a kúszási arány távolsága &31mm/kV, a szennyeződésállóság pedig kiváló. Biztonságosan működik zord környezetben is;

6. Erős áramvezető képesség: A hőmérséklet-emelkedési tesztet a 3150A névleges áramerősség 1,2-szeresével, azaz 3780A-vel hajtják végre, és minden ponton még mindig nagy a hőmérséklet-emelkedés határa;

7. A termék általános megjelenése és szerkezete kompakt, a helyszíni telepítés és hibakeresés kényelmes, alacsony karbantartási munkaterhelés mellett.

Műszaki paraméterek

A nagyfeszültségű váltóáramú SF6 holttartály-megszakító termékek mechanikai beállításait az alábbi táblázat mutatja be.

Nagyfeszültségű, váltakozó áramú, SF6-os holttartály-megszakító Fő műszaki paraméterek

Megjegyzés: A külső szigetelést a K magassági korrekciós tényező szerint korrigáljuk: 2000 m tengerszint felett, K = 1,13; 3000 m tengerszint feletti magasságban, K = 1,28
